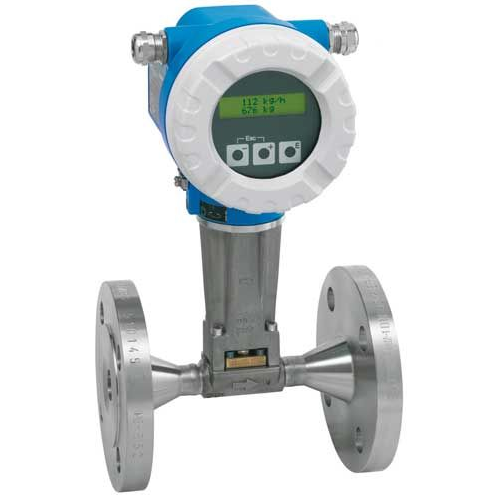

E+H 7F2C2F渦街流量計 DN250

產品標題
流量計帶濕蒸汽檢測功能，提供一體式或分體式儀表。內置飽和蒸汽的質量流量/能量流的溫度測量。應用廣泛；已針對蒸汽應用優化。
傳感器特點
過程安全性：雙傳感器型用于冗余測量。高穩定：經實踐驗證，堅固耐用，耐受振動、溫度沖擊和水錘。無需維護：標定終生有效。濕蒸汽檢測和測量，適用于DN 25...100 (1...4")。前直管段長度補償。

E+H 7F2C2F渦街流量計 DN250

特點
儀表接線方便：配備獨立接線腔。操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。自校驗：Heartbeat Technology（心跳技術）。顯示單元配備數據傳輸功能。雙腔室外殼堅固耐用。
公稱口徑范圍
DN 15...300 (?...12")
接液部件材質
測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金
DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金
連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金
測量變量
體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度
大測量誤差
體積流量（液體）：±0.75 %
體積流量（蒸汽、氣體）：±1.00 %
質量流量（液體）：±0.85%
質量流量（蒸汽、氣體）：±1.7 %
測量范圍
液體：0.16...2412 m3/h (0.09...1420 ft3/min)
取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)
蒸汽、氣體：2...32 166 m3/h (1.18...18 932 ft3/min)
取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓
大過程壓力
PN 40、Cl. 300、20K
介質溫度范圍
標準型：–40...+260 °C (–40...+500 °F)
高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)
高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)
環境溫度范圍
一體式（標準）：–40...+80 °C (–40...+176 °F)
一體式（可選）：–50...+80 °C (–58...+176 °F)
分體式（標準）：–40...+85 °C (–40...+185 °F)
分體式（可選）：–50...+85 °C (–58...+185 °F)
傳感器外殼材質
傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M)
